Справочное пособие.Элементы машиноведения.

|1|-|2|-|3|

г) Однопутевой ограничительный клапан.

Однопутевой ограничительный клапан является комбинацией ограничительного и обратного клапанов. На рисунке изображена схема этого клапана.

Однопутевой ограничительный клапан

Если воздух поступает слева направо (со стороны шарика в обратном клапане), то через обратный клапан он пройти не может и поэтому проходит только через ограничительный клапан, с помощью которого мы можем регулировать его давление и расход.

Если же подать воздух справа налево, то ограничительный клапан никак не сможет влиять на протекающий в этом направлении воздух, поскольку у того всегда будет свободный обходной путь через обратный клапан. Поэтому с помощью такого клапана мы сможем регулировать давление и расход воздуха только в одном направлении .

§4. Гидравлический привод.

Схема гидравлического привода была приведена выше. Здесь же подробно рассмотрим основные элементы привода.

Электрический двигатель, насос и гидравлический бак.

Электрический двигатель, насос и гидравлический бак

1- насос с электрическим двигателем

2 - гидравлический бак

3- выпускное отверстие

4- отверстие возврата бака

5- источник питания

Гидравлический насос – это машина для преобразования механической энергии в энергию сжатой жидкости .

Насос приводится в действие электрическим или тепловым двигателем . Сжатая жидкость поступает в гидравлическую цепь через выпускное отверстие 3 . Отработанная жидкость возвращается обратно через отверстие 4 и поступает сначала в гидравлический бак 2 , где проходит очистку, а затем уже –в насос 1 .

•  Гидравлические двигатели.

Гидравлические двигатели бывают как поступательного , так и вращательного движения.

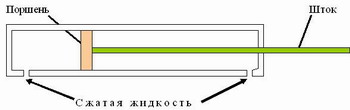

Примером двигателя поступательного движения является гидравлический цилиндр двухстороннего действия . Внутри цилиндра располагается поршень , разделяющий цилиндр на две части, к поршню прикреплен шток (тонкий стержень). Под действием сжатой жидкости поршень со штоком могут совершать поступательное движение.

Гидравлический цилиндр двухстороннего действияГидравлический цилиндр
двухстороннего действия

В гидравлическая цилиндре жидкость под давлением может поступать в два канала и передвигать поршень в две стороны , поэтому он и называется двухсторонним .

•  Управляющие и вспомогательные устройства.

Управляющие и вспомогательные устройства представлены, в основном, различными клапанами. Слово “клапан” происходит от нмецкого слова “klappe”, что означает “крышка, заслонка”.

Клапан – это устройство, предназначенное для управления потоком жидкости (газа) путем изменения величины отверстия , через которое протекает жидкость (газ)

а) Распределительные клапаны

Распределительные клапаны управляют направлением течения жидкости.

Распределительный клапан имеет, обычно, несколько каналов , по которым жидкость может входить или выходить из клапана, и несколько рабочих положений . В различных положениях каналы по?разному соединены между собой внутри клапана и в зависимости от этого меняется направление течения жидкости через клапан. Обычно, к названию клапана прибавляются два числа, записанные через дробную черту, например, – 3/2, 5/2 и т. д. Первое из этих чисел означает количество каналов в клапане, а второе количество положений .

На схемах клапан обозначается в виде прямоугольника, разделенного на несколько маленьких прямоугольников . Количество этих прямоугольников соответствует числу положений . Внутри каждого маленького прямоугольника присутствуют либо стрелки, либо буквы “т”. Те точки , в которых стрелки и буквы “т” выходят наружу, соприкасаясь с внешней рамкой, означают каналы . Одни и те же каналы показаны на рисунке несколько раз , в каждом из маленьких прямоугольников, обозначающих положения . Если два канала соединены на рисунке стрелкой, то это означает, что в данном положении жидкость может протекать из одного канала в другой, а сама стрелка указывает направление движения жидкости при стандартном подключении клапана. Буква же “т” означает, что этот канал в данном положении закрыт.

На рисунках показано обозначение распределительного клапана 5/2.

Распределительный клапан 5/2Распределительный клапан 5/2 применяется для управления цилиндром двухстороннего действия .



б) Ограничительный клапан.

Ограничительный клапанОграничительный клапан является дросселирующим устройством. Регулируя величину отверстия, через которое протекает жидкость, мы можем изменять давление до и после клапана, а также управлять расходом жидкости.

Ограничительный клапан часто используется для управления скоростью перемещения поршня в гидравлическом цилиндре. Производиться это может двояким образом.

В первом случае ограничительный клапан ставится на пути сжатой жидкости, поступающей в цилиндр . Уменьшение величины отверстия, через которое протекает жидкость, приводит к понижению давления и, следовательно, к уменьшению скорости движения поршня.

При своем движении поршень вытесняет жидкость с более низким давлением в один из каналов цилиндра. Если на пути этого воздуха поставить ограничительный клапан, то он будет препятствовать ее прохождению. Давление вытесняемой жидкости повысится и поршню труднее будет двигаться в этом направлении, поэтому его скорость уменьшится. Таким способом тоже можно регулировать скорость движения поршня.

в) Обратный клапан.

Обратный клапанОбратный клапан позволяет течь жидкости только в одном направлении . Стрелкой показано направление, в котором обратный клапан пропускает жидкость.



г) Однопутевой ограничительный клапан.

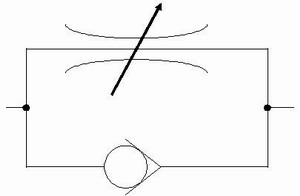

Однопутевой ограничительный клапан является комбинацией ограничительного и обратного клапанов. На рисунке изображена схема этого клапана.

Однопутевой ограничительный клапан

Если жидкость поступает слева направо (со стороны шарика в обратном клапане), то через обратный клапан она пройти не может и поэтому проходит только через ограничительный клапан, с помощью которого мы можем регулировать ее давление и расход.

Если же подать жидкость справа налево, то ограничительный клапан никак не сможет влиять на протекающую в этом направлении жидкость, поскольку у нее всегда будет свободный обходной путь через обратный клапан. Поэтому с помощью такого клапана мы сможем регулировать давление и расход жидкости только в одном направлении .

д) Предохранительный клапан.

Предохранительный клапан предотвращает повышение давления в гидравлической цепи выше некоего предельно допустимого значения . Если давление поднимается выше этого значения, то в предохранительном клапане открывается специальный поршень и жидкость вытекает в специальнй резервуар, тем самым понижается давление в гидравлической цепи. После этого поршень под действием пружины опять возвращается в прежнее положение.
